[ERD] Workbench를 이용해 DB의 ERD 추출하기

1. Workbench를 실행한다.

2. 상단 메뉴 탭에서 Database > Reserve Engineer를 선택한다.

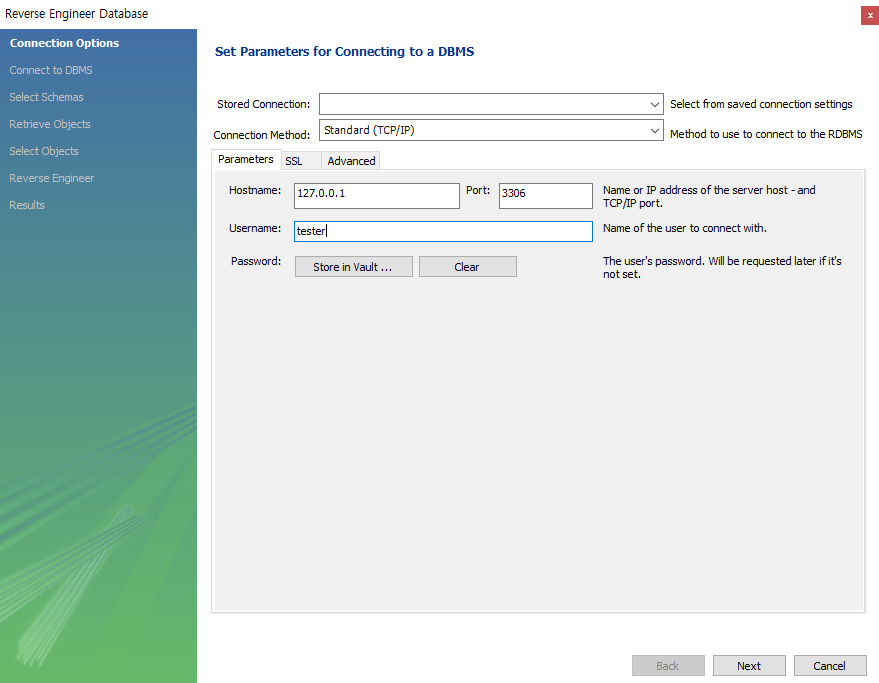

3. Hostname, port, username을 입력하고 다음으로 이동한다.

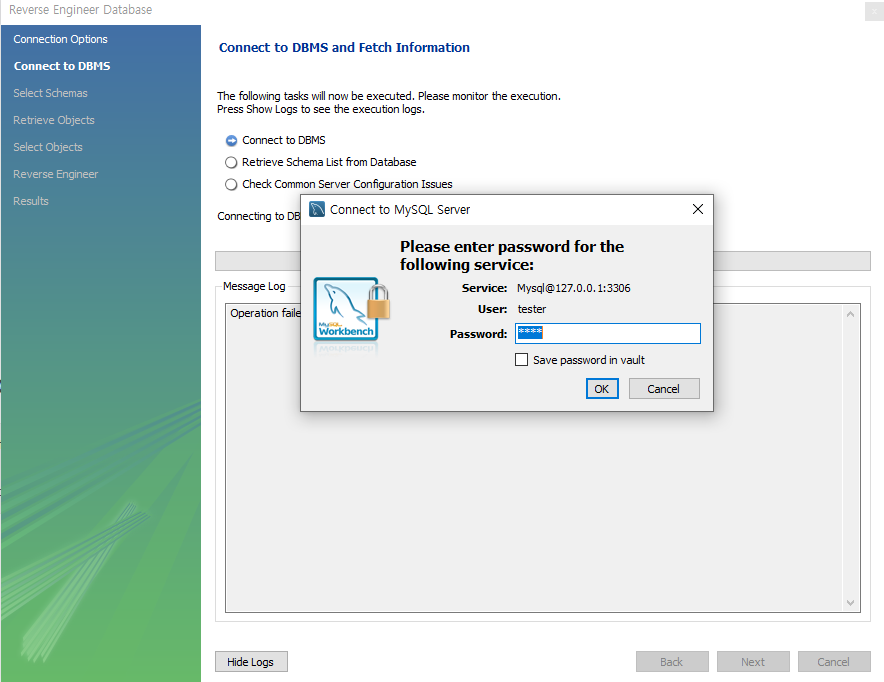

4. Password를 입력하고 OK 버튼을 누른 후 다음으로 이동한다.

5. ERD로 추출할 DB를 선택 후 다음으로 이동한다.

6. Retrieval Completed Successfully 메시지가 나타났으면 다음으로 이동한다.

7. Show Filter 버튼을 눌러서 제외할 테이블을 선택한다.  왼쪽이 선택, 오른쪽이 제외이다.

8. Next

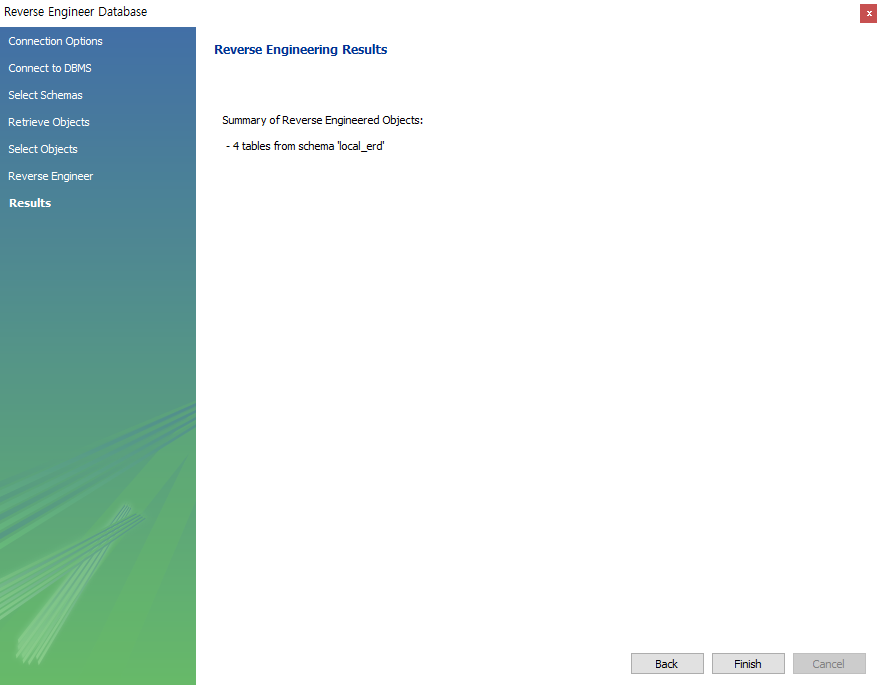

9. Finish

10. ERD 화면

11. ctrl + s 단축키를 통해 ERD를 mwb 확장자로 저장할 수 있다.
